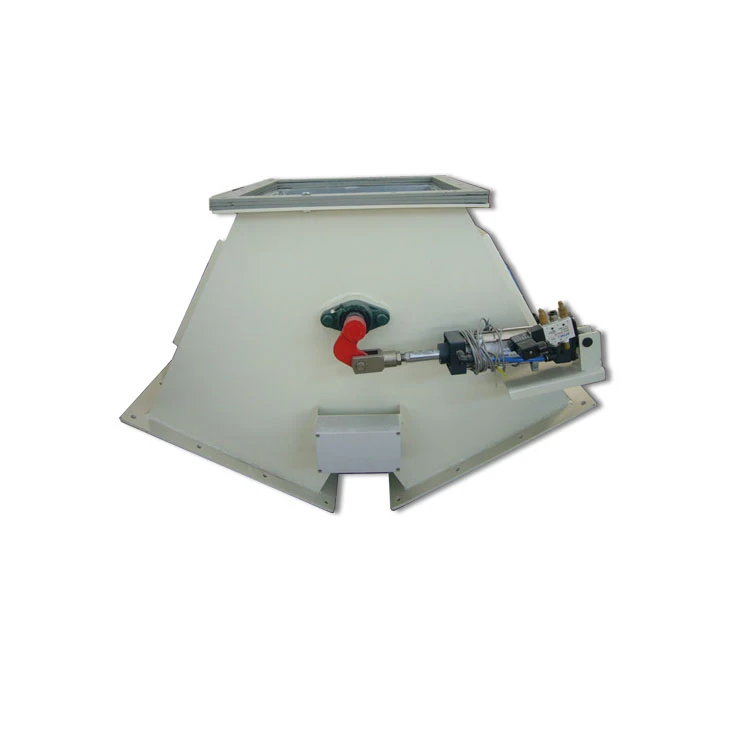

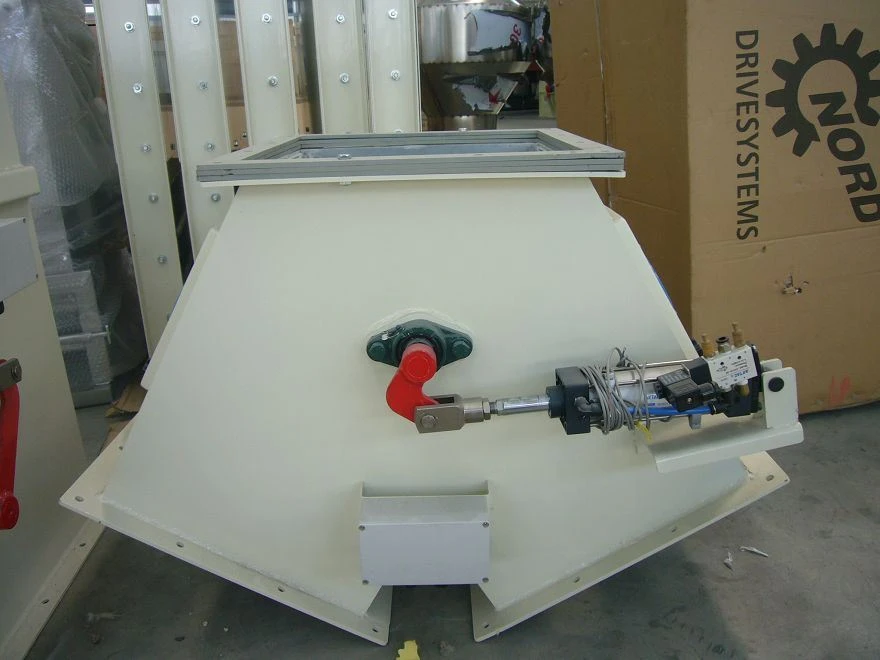

Deviatore elettrico di tipo quadrato serie TBDD
Struttura semplice e compatta, facile installazione
Funzionamento sicuro e affidabile, bassa manutenzione
Sono disponibili beccucci da 30° e 45°
L'area del beccuccio variava da 100 * 100 ~ 500 * 500 cm2
Marchi di sicurezza e descrizione
I seguenti marchi di sicurezza sono etichettati sull'alloggiamento per ricordare ai clienti di garantire la sicurezza del personale e della macchina durante il funzionamento e tutte le regole operative devono essere rigorosamente rispettate.
Il marchio di sicurezza "Attenzione alle lesioni della macchina" all'ingresso e all'uscita ricorda che NON avviare la macchina per la messa in servizio e il funzionamento prima che l'apparecchiatura sia completamente collegata al sistema.
Parametro tecnico
Articolo | Modello di cilindro pneumatico | Pressione di esercizio | Interruttore magnetico | Spinta teorica | Tensione teorica | Capacità |
TBDQ20 * 20/45 ° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ20 *20/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ25*25/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ25*25/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ30 * 30/45 ° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ30*30/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ40 * 40/45 ° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ50 * 50/45 ° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ60 * 60/45 ° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ80 *80/45° | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 1000 |
Nota:la spinta teorica e la tensione teorica di cui sopra sono calcolate su una pressione atmosferica di 6 bar.
